Simulador 6DOF 360 grados

by **CBRRRHRC** » Sat 21. Nov 2020, 00:30

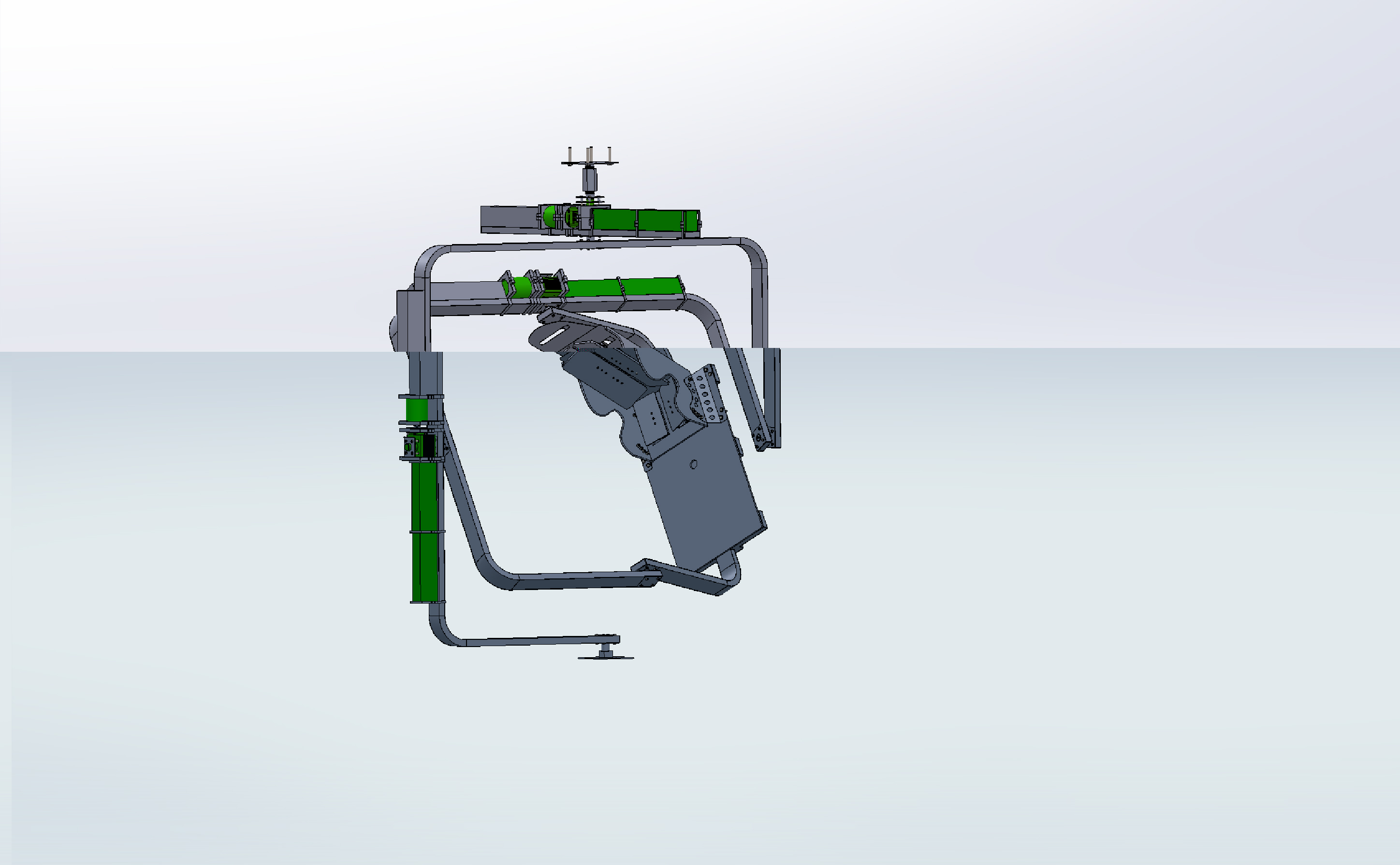

Presentación del proyecto de un simulador de vuelo con 360 grados en Pitch Roll y Yaw y asiento de gravedad para los otros tres grados de libertad.


by **CBRRRHRC** » Wed 25. Nov 2020, 01:02

Voy a ir mostrando los elementos principales que utilizo en el simulador.


Caja reductora de velocidad de relación 1:50

by **CBRRRHRC** » Wed 25. Nov 2020, 02:07

Motor CC.jpg (292.76 KiB) Viewed 68801 times

Motor de corriente Continua de 48 V y 26.7 Amp, una velocidad de 3000 RPM y salida de 1000W.

by **CBRRRHRC** » Wed 25. Nov 2020, 02:19

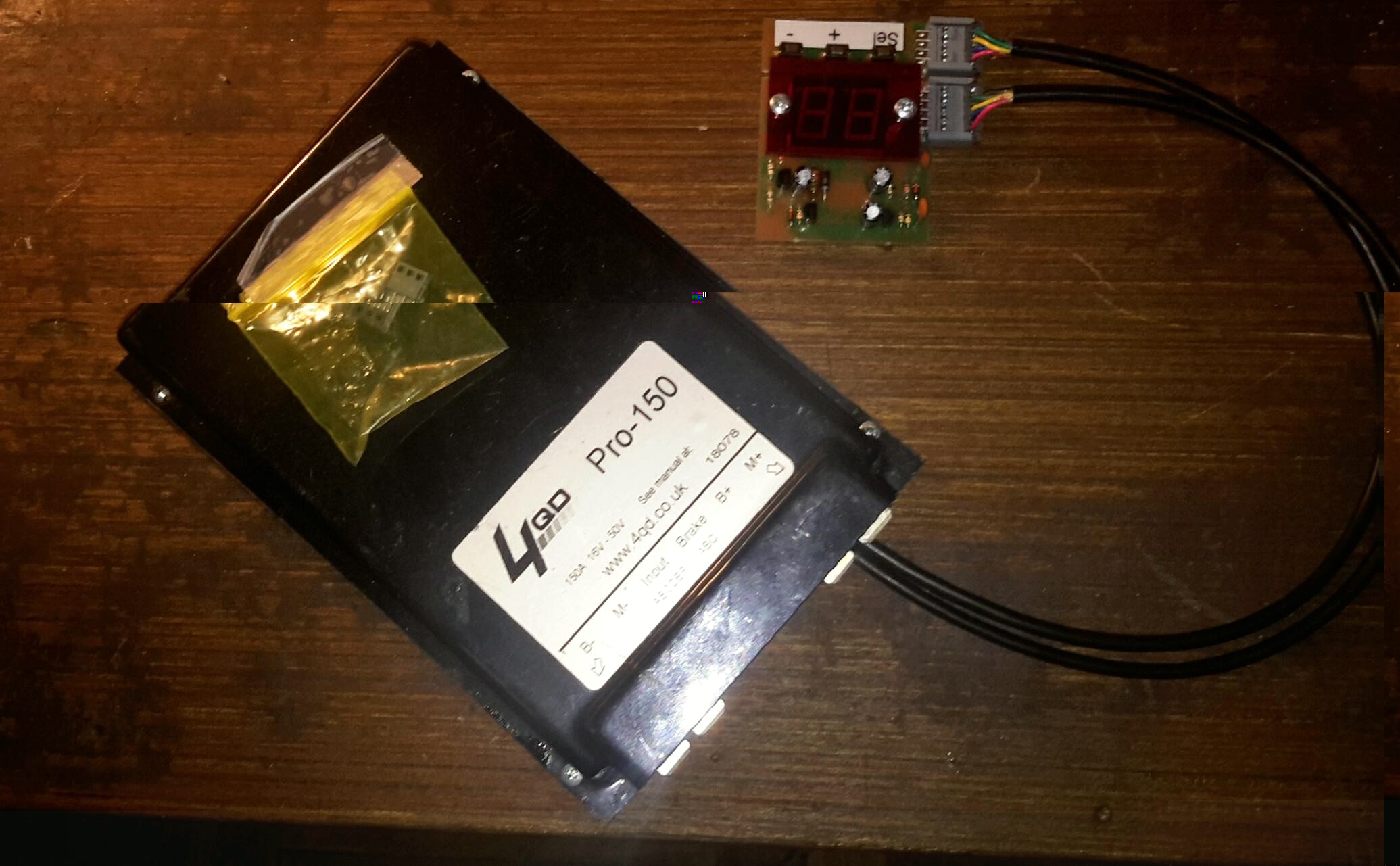

Controlador Digital del Motor.jpg (330.96 KiB) Viewed 68799 times

Controlador Digital del Motor

by **CBRRRHRC** » Wed 25. Nov 2020, 02:29


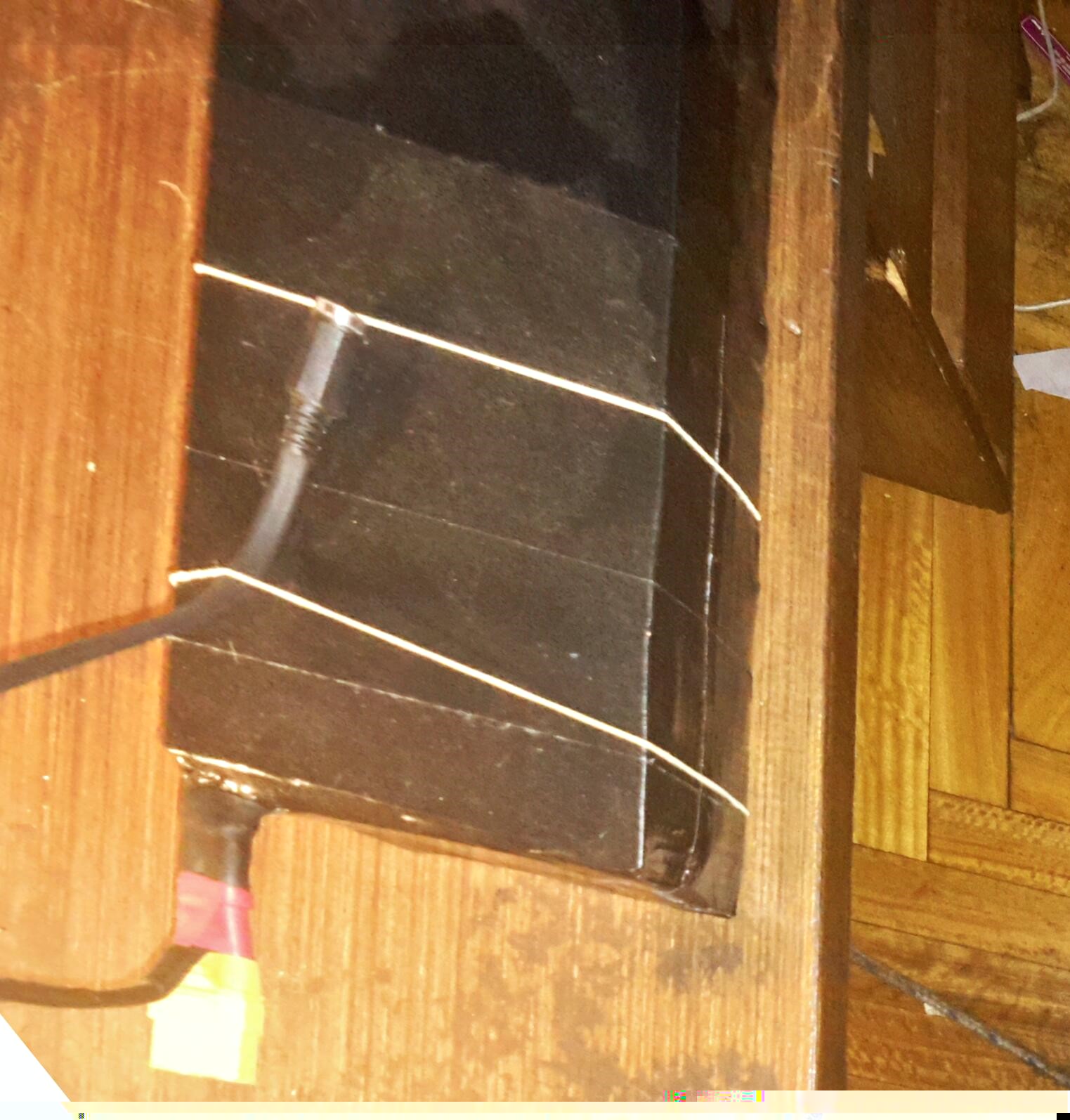

Bateria de Alimentacion del Motor de 48 V y 28 Amp

by **CBRRRHRC** » Wed 25. Nov 2020, 02:41

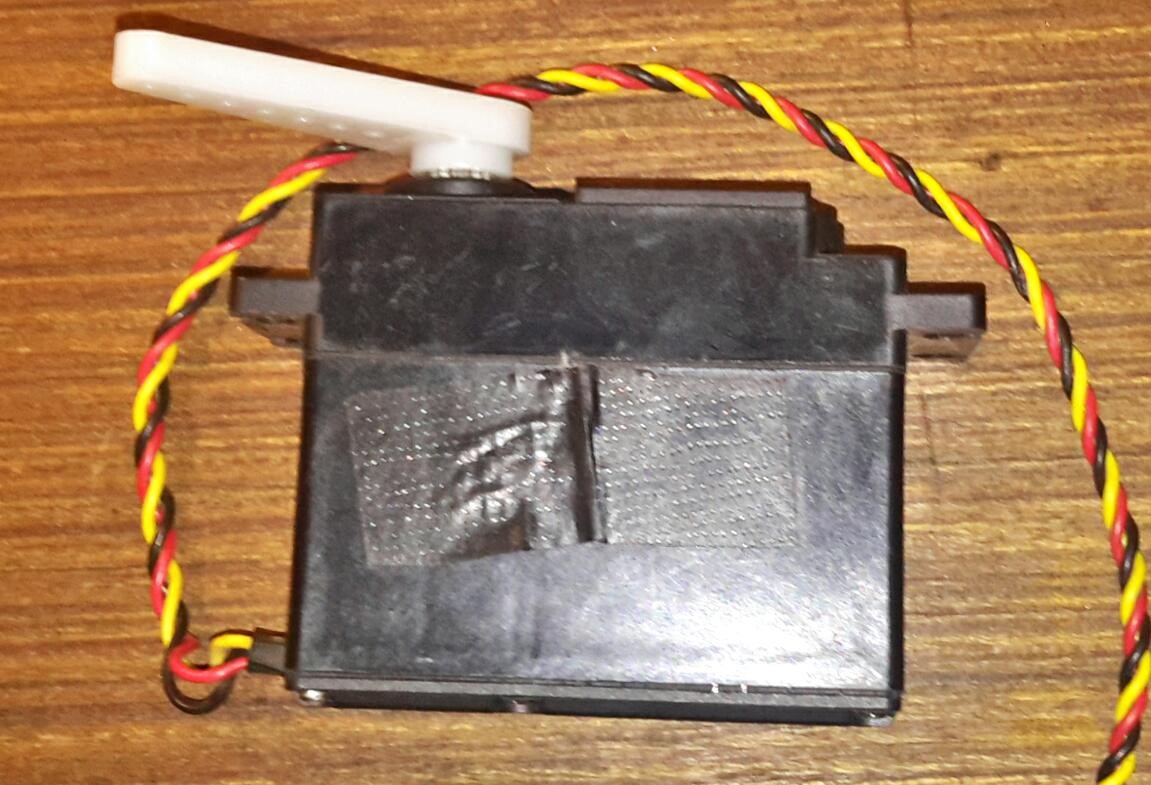

Motor del Asiento.jpg (182.55 KiB) Viewed 68797 times

Motor para mover las placas del asiento. 16 en total, 8 para el respaldo y 8 para la base.

by **CBRRRHRC** » Wed 25. Nov 2020, 03:22

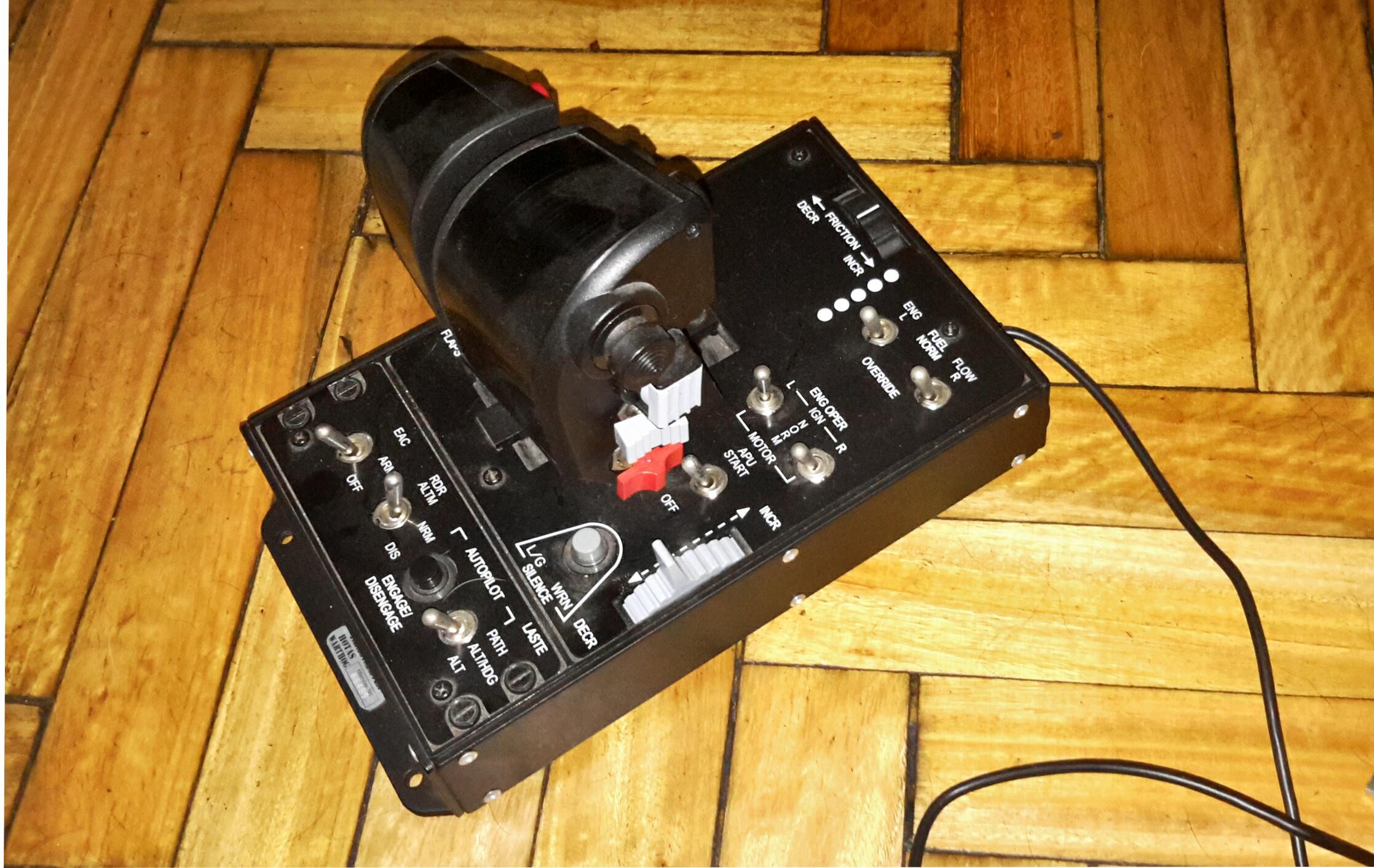

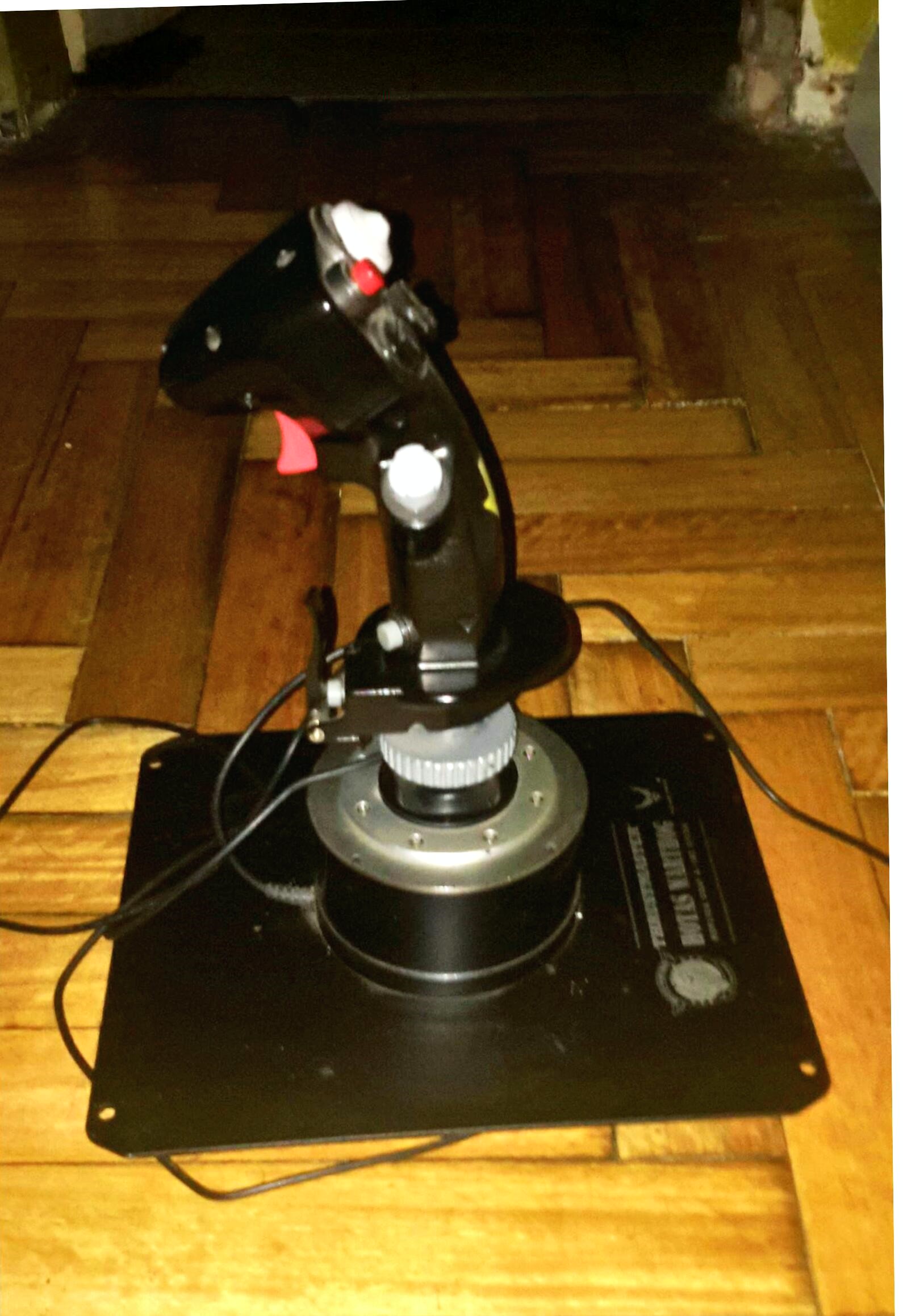

Joysticks para el simulador

by **CBRRRHRC** » Wed 25. Nov 2020, 06:37

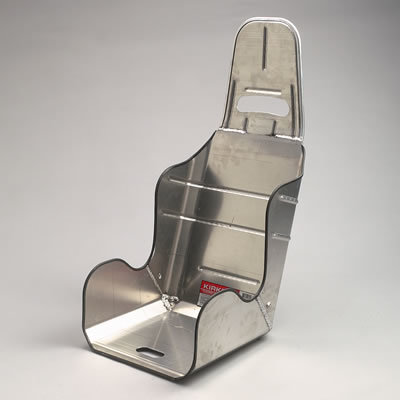

Base del asiento de Gravedad

by **CBRRRHRC** » Wed 25. Nov 2020, 15:40

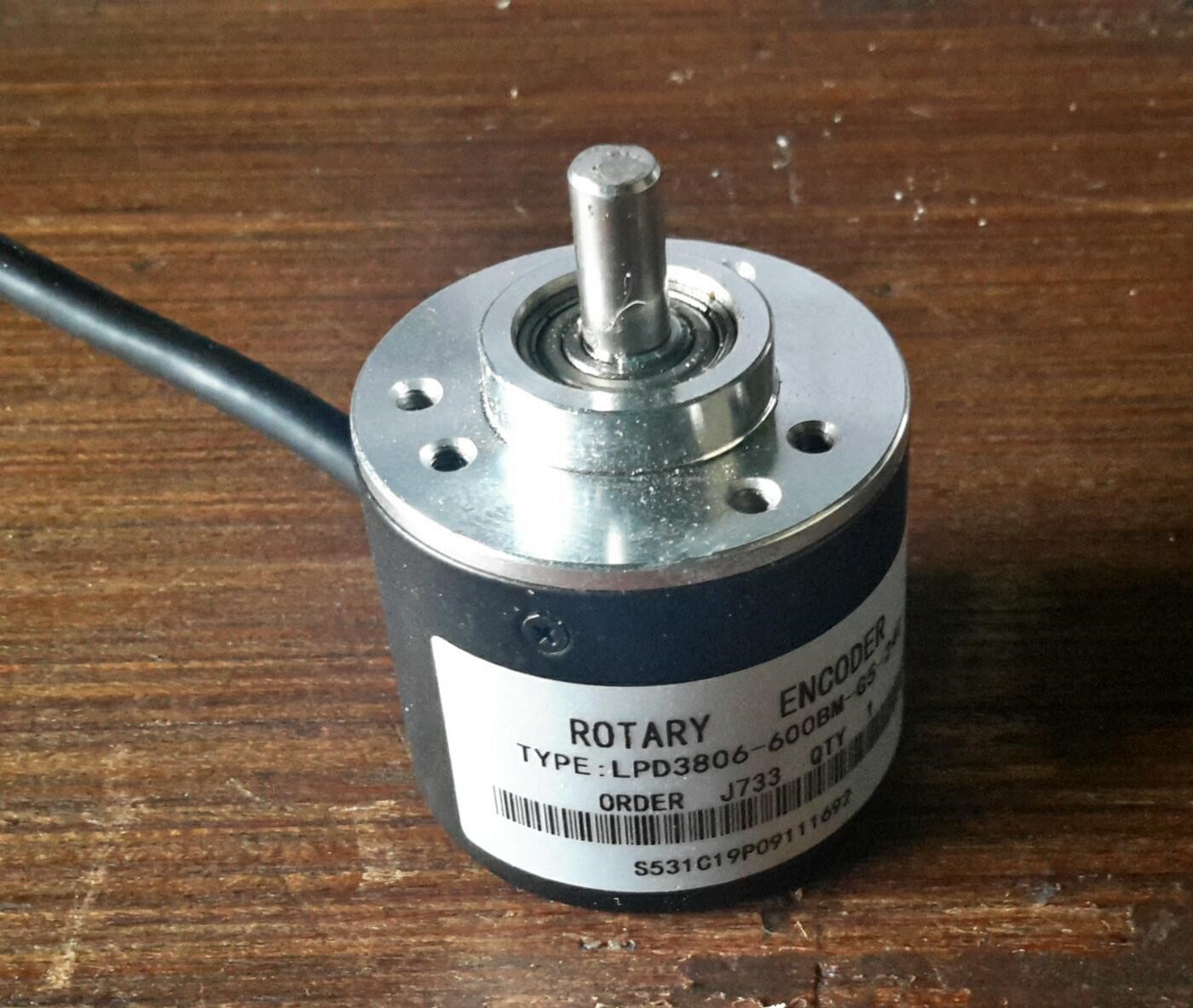

Encoder rotatoria para obtener la posición de cada aro

by **CBRRRHRC** » Wed 25. Nov 2020, 15:48

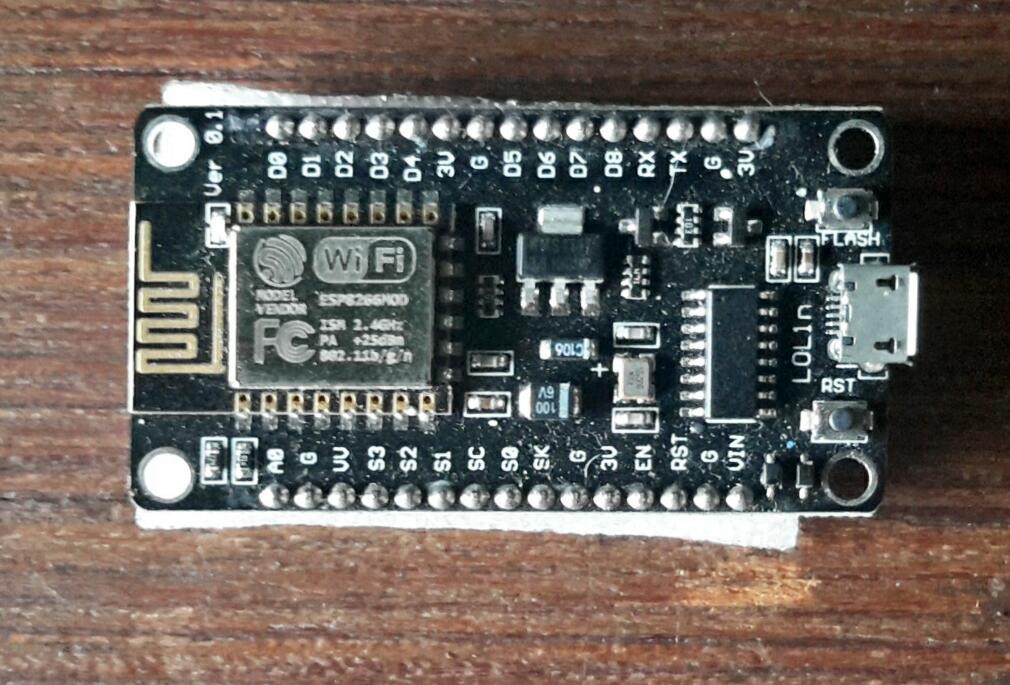

WIFI Modulo ESP8266 para conectarse y enviar datos por Internet que proporciona X-Plane
